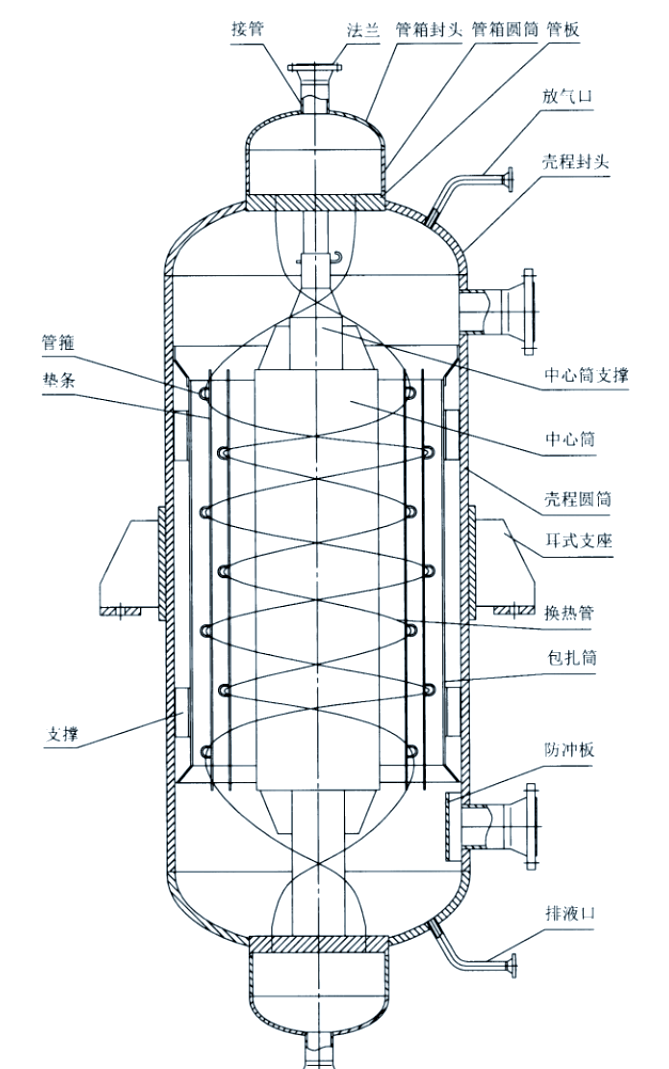

螺旋纏繞管式換熱器結構圖

　　螺旋纏繞管式換熱器是新一代高有效節能型換熱設備，區別于傳統直管式換熱器，采用多層螺旋纏繞管式結構設計，憑借換熱效率高、結構緊湊、耐高壓、不易結垢、適配工況廣等優勢，廣泛應用于化工、能源、暖通、醫藥、精細化工等行業。其整體結構設計精*，各部件協同配合，保障設備實現高有效逆流換熱。為幫助大家了解設備性能優勢，本文詳細介紹螺旋纏繞管式換熱器的完整結構組成及各部件核心作用。
　　一、整體結構概述

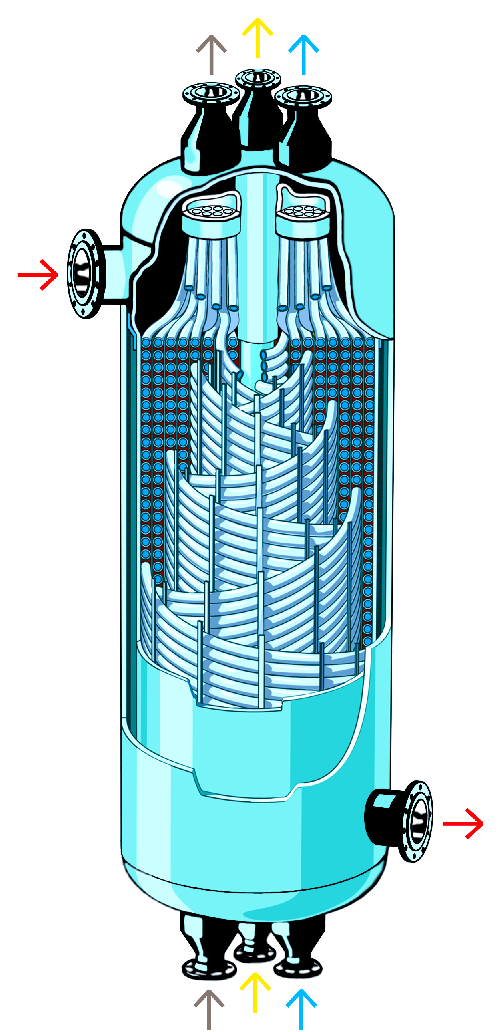

　　螺旋纏繞管式換熱器整體結構主要由芯筒、螺旋纏繞管束、設備殼體、管板、管箱集流結構、定距支撐組件、進出口接管及密封配件組成。整體布局緊湊有序，內部管束采用多層反向纏繞工藝，介質可實現完全逆流換熱，溫差利用率高，換熱效果遠優于傳統管殼式換熱器，同時設備占地面積更小，適配性更強。

　　二、核心部件結構與功能
　　1、芯筒
　　芯筒是整個螺旋纏繞管式換熱器的核心支撐骨架，位于設備正中間，是換熱管纏繞的基準載體。一般采用碳鋼、不銹鋼等高強度材質制作，剛性強、不易變形。其主要作用是固定管束纏繞基準，保證多層盤管同心度與整體穩定性，避免設備在高溫、高壓運行工況下出現管束偏移、變形、振動等問題，為設備長期穩定運行筑牢基礎。
　　2、螺旋纏繞管束（核心換熱部件）
　　纏繞管束螺旋纏繞管式換熱器實現熱量交換的關鍵部件，由多根精*細管分層螺旋纏繞在芯筒外側。設備采用獨特的反向纏繞工藝，相鄰兩層換熱管纏繞方向相反，能夠有效打破流體層流狀態，強化介質湍流擾動，大幅提升換熱效率。管束材質可根據工況選用304、316L不銹鋼、鈦合金、雙相鋼等耐腐蝕材質，適配清水、酸堿介質、油氣等不同換熱場景。同時層間設置均勻間隙，杜絕流動死區，降低結垢概率。
　　3、設備殼體
　　殼體為圓柱形承壓殼體，是設備的外部保護結構，同時承擔容納殼程介質、承壓密封的作用。殼體采用鋼板卷制或整體鍛造工藝制作，承壓性能優異，可適配高低溫、高壓復雜工況。殼體預留殼程進出口、排污口、放空口及檢測接口，方便設備運行監測與日常維護。
　　4、管板與管箱組件

　　管板為高強度厚板結構，布置在殼體兩端，主要用于固定管束端口，同時準確分隔管程與殼程介質，杜絕介質串流、滲漏。螺旋纏繞管式換熱器換熱管與管板采用脹焊結合工藝連接，密封性能強、耐壓性高。管箱搭配集流結構，可均勻分配、匯集管程介質，保障各層管束流量均衡，避免偏流影響換熱效果。

　　5、定距支撐與防震結構
　　為解決管束運行振動、間距不均問題，設備配備專用定距條、支撐環與防震組件?？蓽?zhǔn)確固定管束層間間距，穩固管束結構，有效削弱流體沖擊帶來的振動與噪音，減少管道磨損，大幅延長設備使用壽命。
　　6、密封與管路接口
　　設備進出口采用標準法蘭結構，對接便捷、密封性好。關鍵密封部位搭配高壓專用密封墊片，適配高溫高壓工況，杜絕跑冒滴漏問題，保障設備連續穩定運行。
　　三、結構設計核心優勢
　　得益于獨特的螺旋纏繞結構，該款螺旋纏繞管式換熱器實現了結構與性能的雙重優勢。設備整體緊湊、占地面積小，換熱面積密度高；純逆流換熱模式，溫差利用率高、換熱效率優異；多層纏繞緩沖結構抗振動、耐高壓、不易結垢，運維成本低，能夠很好的適配工業連續化、高精度換熱生產需求。
